18088882069 0755-84651303
深圳市永顺通印刷包装有限公司
邮箱：513895780@qq.com
地址：深圳市龙岗区平湖街道鹅公领宝鹅工业园B8栋12号南门
地址：深圳市龙岗区平湖街道鹅公领宝鹅工业园B8栋12号南门
21年专注印刷包装盒、精品礼品盒 一站式定制源头厂家
18088882069
更新日期：2026年8月7日
核心结论：包装盒爆线不是单纯“纸太差”，而是纸张韧性与纤维方向、压痕槽匹配、模切压力、覆膜或上光状态、折叠方向和环境条件共同作用的结果。处理时应先按裂纹位置区分纸层开裂、油墨发白、膜层破裂或裱纸起翘，再回查材料批次和工序。采购方应在结构样、工艺样及量产前样三个阶段分别折叠检查，并约定缺陷边界、抽样位置和异常留样；涉及运输风险时，还需结合实际装填与销售线路安排验证。
深色盒面沿折边露出白线、覆膜在转角处裂开、纸层被压断，都会被笼统称为“爆线”。但这些现象的责任工序和改进方法并不相同。只要求包装厂“加深压痕”可能让问题更严重；只换更厚纸张，也可能增加折弯阻力。更有效的做法，是先看裂在哪里、什么时候裂，再决定是否调整纸张、刀版、压痕、表面工艺或环境调节。

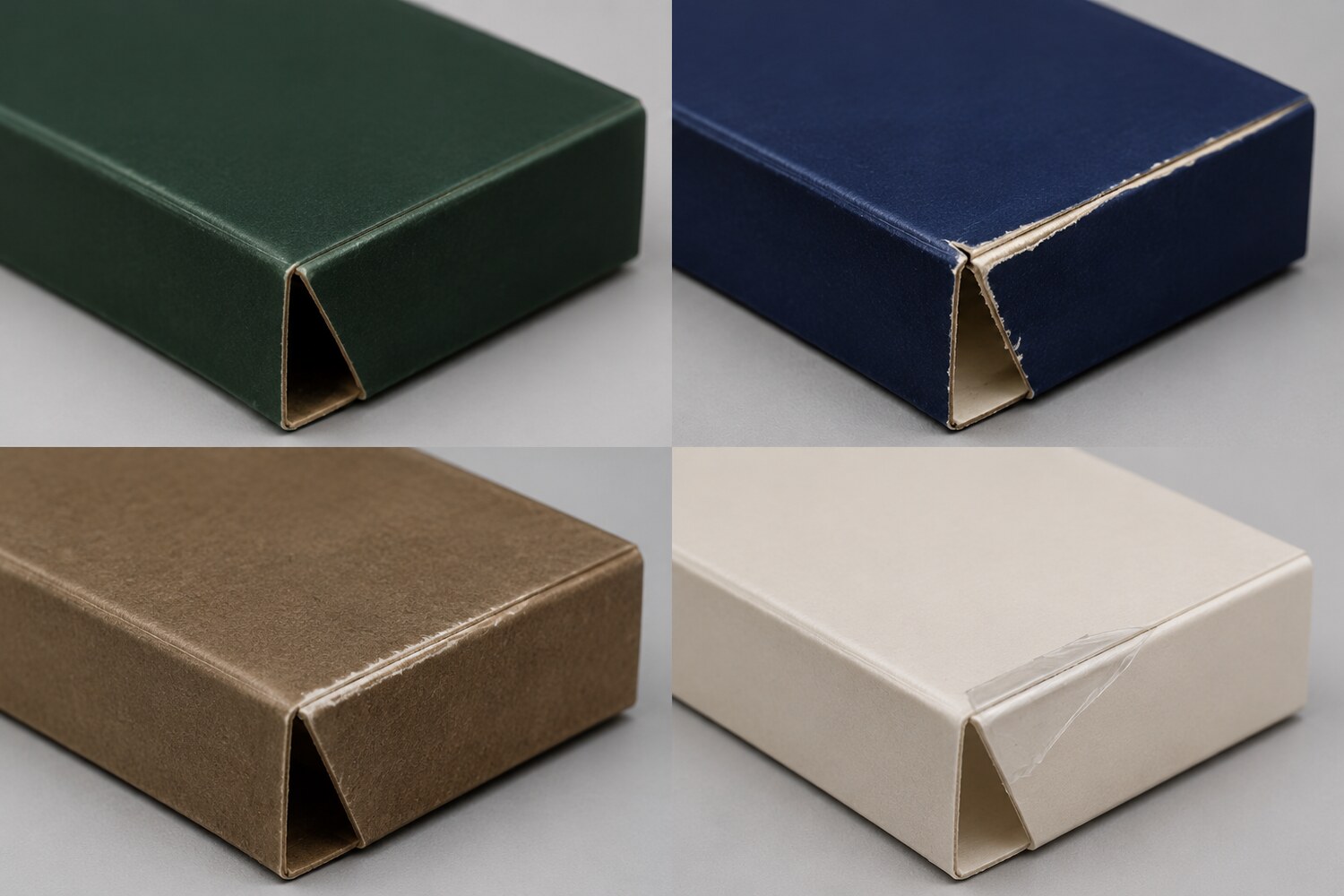

爆线通常出现在需要弯折的压痕或转角处，但外观相似的缺陷至少分为四类：
验收时应拍摄裂纹近景和整盒位置，并记录缺陷是在模切后、预折时、装配时还是运输后出现。没有时间节点，只看成品裂口，很难准确定位责任工序。
同一克重纸张的纤维组成、涂布层、耐折表现和批次状态可能不同。结构展开方向若没有考虑主要折边与纸纹关系，某些长折线会比其他位置更难成型。采购资料应保留纸张名称、批次和纸纹方向，而不是只记录克重。
底槽过窄可能挤伤纸层，过宽则压痕不集中、折角偏圆；钢线高度、槽宽和材料总厚度需要共同匹配。裱纸、覆膜或卡裱卡之后的总厚度发生变化，也应重新确认压痕条件。
局部压力过大、底槽异物、刀版走位或钢线端部毛刺，都可能让裂纹集中在固定位置。如果每张样品都在同一折边、同一长度处开裂，应优先检查刀版与压力分布，而不是先更换整批纸张。
深色满版会放大折痕发白；覆膜、上光和局部工艺会改变表层伸展方式。设计稿将大面积深色、细小文字或烫印边缘紧贴折线，也会提高外观缺陷的可见度。
纸和纸板会随环境交换水分。材料过干时可能变脆，环境变化较大时还可能产生尺寸波动。将刚到货的纸张、已印刷半成品和成盒样品混在不同环境中比较，会掩盖真正原因。
逆向强折、没有预折、装盒工装施力位置不当，或现场为提高速度改变操作顺序，都可能让合格的压痕在装配阶段开裂。量产验证需要包含真实装配动作，而不只是平放观察模切片。
下面的定位表不是质量结论，而是一套缩小排查范围的方法。每个项目仍需结合材料、盒型和现场样品确认。
| 裂纹特征 | 优先检查 | 样品验证动作 | 不宜直接下结论 |
|---|---|---|---|
| 整条压痕连续开裂 | 槽宽、钢线、压力及材料总厚度 | 用同批材料调整压痕条件对照 | 不能只归因于纸张质量 |
| 固定点位短裂或爆角 | 刀版毛刺、走位、底槽异物和交叉线 | 标记模切版位置，比较连续样品 | 不要用平均合格掩盖固定缺陷 |
| 仅深色图文处发白 | 墨层、上光、设计压线位置和预折角度 | 同结构比较浅色留白与深色区域 | 发白不等于纸层已经断裂 |
| 膜裂但底纸连续 | 膜材、覆膜状态、切边损伤和折叠方向 | 分层观察膜与纸，保留未折样 | 不要直接加深压痕压力 |
| 不同方向表现明显不同 | 纸纹方向、拼版方向和主折线布局 | 在材料允许时制作方向对照样 | 不能把所有折线用同一参数解释 |
| 仓储后才集中出现 | 材料批次、存放环境、包装方式和时间节点 | 比较留样、到货样和仓储后样品 | 不能忽略运输与仓库条件 |
三阶段打样检查清单
每个阶段都应保留未折平张和已成型样品。出现问题时，未折样可用于判断裂口是在模切时已经形成，还是后续折叠才出现。若只保留已经反复开合的成品，证据链会变弱。
量产验收不应只从成品箱顶部取几件。应从不同生产时段、不同堆叠位置和不同模切版位置分层取样，并执行一致的折叠动作。
折边验收流程
如果缺陷只在某一版位或固定点出现，可先隔离对应位置并检查刀版；如果多个方向、多个位置随机出现，则应扩大到材料状态、环境和整体工艺参数排查。
表面工艺会改变折边的视觉和力学表现。深色满版即使没有纸层断裂，也可能出现明显白线；膜层边缘若在模切中受到细小损伤，后续折叠可能沿缺口延伸；烫印或局部UV紧贴压痕时，图文连续性也更难控制。
是否需要调整覆膜、上光、油墨或压痕，应以对照样为依据。未经对照就同时更换多项工艺，会让后续翻单难以复现有效条件。
国家标准全文公开系统显示，GB/T 10739-2023《纸、纸板和纸浆 试样处理和试验的标准大气条件》为现行推荐性国家标准，用于纸、纸板和纸浆试样的调节与试验环境。它可帮助项目建立可比较的测试条件，但不能直接替代成品盒的采购规格或质量协议。
对于需要评估仓储和运输环境影响的项目，可进一步核对现行GB/T 4857.2-2005《包装 运输包装件基本试验 第2部分：温湿度调节处理》。是否采用、使用哪些条件及后续试验项目，应结合内装物、包装组合、销售地区和物流线路，由品牌方、包装供应商与检测机构共同确认。
日常采购中，至少应让正常留样、异常样和复验样处于可记录、可比较的条件。不要引用来源不明的固定温湿度数字，直接宣称适用于所有纸盒。
从盒型和真实工艺组合开始沟通
不同盒型的受力位置不同。永顺通官网展示的高端礼品包装盒和3C数码包装盒覆盖多种纸质结构；采购方还可按开合方式查看翻盖盒与抽拉盒。这些页面可用于确认盒型方向和外观需求，但具体纸张、压痕、印刷及表面工艺仍需按项目打样确定。
询价时建议同时提供盒型展开图、产品尺寸与重量、主要折叠动作、深色印刷区域、表面工艺、物流线路和异常判定方式。资料越完整，供应商越容易把爆线风险放到结构与工艺评审阶段处理。
| 参与方 | 应确认的信息 | 异常时提供的证据 |
|---|---|---|
| 品牌方或采购方 | 外观边界、装填方式、渠道和物流条件 | 到货批次、开箱记录、仓储及装配信息 |
| 设计与产品团队 | 展开图、折线、图文与工艺边界 | 批准稿、版本记录和结构变更说明 |
| 包装供应商 | 材料批次、纸纹、刀版、工艺和过程抽样 | 生产记录、留样、异常版位和复验结果 |
| 装配与物流方 | 预折、装盒动作、堆码和存放条件 | 现场操作、时间节点和受影响范围 |
| 第三方检测机构 | 适用方法、样品状态和试验条件 | 按约定方法形成的检测记录或报告 |
返工、让步接收或重做不能只看裂纹数量，还要判断缺陷是否影响结构、品牌外观、装配效率和后续扩大风险。最终质量责任应以确认样、采购规格、双方质量协议和可追溯记录为依据。
包装设计、材料、印刷、表面工艺、装填方式、测试方法和销售地区共同影响最终结果。本文提供的是排查和采购沟通框架，不构成针对具体项目的质量判定或合规结论。
通常指纸盒在压痕、折叠或成型位置出现纸层开裂、露白或表层破裂。采购验收时应进一步区分纸裂、爆色、膜裂和裱纸分离，因为对应原因与处理方式不同。
不一定。纸张韧性和状态是因素之一，压痕槽、钢线、模切压力、刀版位置、纸纹方向、覆膜状态、折叠方式和环境也会影响结果。固定点重复开裂时尤其要检查刀版与局部压力。
深色满版与白色纸芯反差较大，弯折造成的墨层变化和细小纸纤维露出更明显。露白不一定代表纸层已经断裂，需要近距离观察并与未折样、浅色区域对照。
先分层确认是膜裂还是底纸开裂，再检查膜层是否在模切边缘受损、压痕是否适配覆膜后的总厚度、折叠方向和工艺样表现。未经对照不宜直接增加模切压力。
会。纸和纸板具有方向性，不同方向的弯折表现可能不同。结构设计和拼版时应结合主要折线、盒型尺寸及材料利用率评估，并通过方向对照样确认。
空白样没有包含最终油墨、覆膜、上光、裱贴和材料批次，不能代表成品表层的伸展状态。深色满版或表面工艺较复杂时，需要增加使用拟定材料与工艺的成品样验证。
优先检查主开合折线、盒角、锁底、插舌、交叉压线、开窗附近、小圆角以及深色满版和工艺边界经过的位置，并按真实装配顺序完成预折、成型和闭盒。
保留外箱和批次信息、未折样、正常样、异常样、开箱照片、缺陷位置、仓储环境和装配时间节点。不要只寄回一件反复折过的样品，以免难以判断缺陷形成阶段。
取决于缺陷层级、位置和数量。部分表面外观问题可能有评估空间，但纸层断裂、结构强度受影响或批量固定点缺陷通常需要隔离并重新确认工艺。具体处理应由双方依据确认样和质量协议决定。
同时提供展开图、材料与工艺要求、深色区域、产品重量、装配方式、物流条件和外观接受边界，并约定结构样、工艺样、量产前样及异常留样。只发送成品尺寸和参考图，无法覆盖压痕风险。
【本文标签】包装盒爆线,纸盒压痕,彩盒模切,包装盒打样,折边开裂
【责任编辑】永顺通包装团队
包装盒爆线常出现在压痕、折边和覆膜位置。本文按裂纹位置排查纸张、纸纹、模切压力、压痕槽、表面工艺与环境因素，并提供打样折叠测试、量产验收和供应商沟通清单。【详情+】
包装盒内托材质怎么选？本文对比EVA、EPE、海绵、纸质、纸浆模塑与吸塑内托，并提供场景选型、打样资料、测试项目和采购清单，帮助品牌方降低松动、刮擦与返工风险。【详情+】
电话咨询
QQ咨询
微信咨询
